卡盘安装使用说明四

日期:2022-08-19 浏览:1191

警告

1、严禁卡盘运转时点动松开按钮。

2、气压调节要在0.4Mpa-0.8Mpa的范围之内,严禁超范围使用。

3、导气胶管承压必须大于1.6Mpa。

4、工件未夹紧,严禁开动机床,运转卡盘。

5、严禁戴手套、穿宽松衣物、披长发进行作业。

6、严禁超速运转卡盘。

7、当工件尺寸接近卡盘夹持极限尺寸时,不要使用极限速度。

8、操作人员未经作业培训禁止操作机床。

 旋转导气装置使用说明

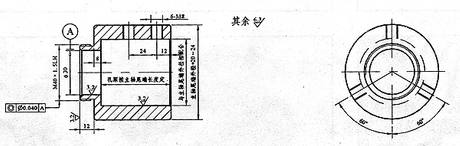

 1、按下面的安装示意图进行气管对接,按零件的夹持方式(夹紧或撑紧)决定l号进气 管接在卡盘的哪一根进气接管上,接上1号后再接2号气管,卡紧卡箍,拧上锁紧螺母(注意 是左旋螺纹)。然后在1号进气口、2号进气口接上气管,气动安装完成。

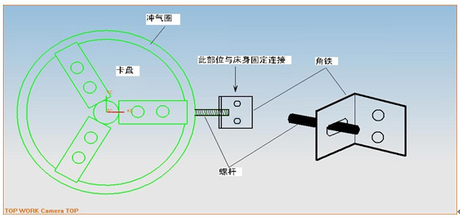

 2、为了防止旋转导气装置跟随机床主轴一起转动,必须将固定板一头安装在旋转导气装 置上,另一头安装在机床主体上。

3、1号进气管在正常情况下工作时,卡爪是向内移动(即零件被夹紧)。当用户使用时 需要卡爪向外移动(即零件需要撑紧夹持),必须将左旋锁紧螺母拆下,将l号和2号进气管 对调换位,否则无法达到撑紧工件的效果。

4、经常检查旋转导气装置工作时是否有漏气现象,如有漏气请更换”O”形圈9×1.8(氟 橡胶),具体方法按下图拆开前盖即可更换。

5、定期在加油口注入锂基脂润滑油(60天左右),防止缺油而引起转轴卡死。方法是将加 油口螺丝拧出,向孔内注油,再拧紧螺丝。
